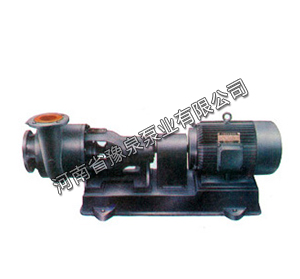

旋流式无堵塞污水泵

一、X型旋流式无堵塞污水泵产品用途：

　　该X型旋流式无堵塞污水泵具有良好的不堵塞性能，适用与输送80度以下的污水、粪便、含有少量大固体颗粒和悬浮物的液体以及含有易产生缠绕或聚束的化纤物的液体;特别适用于输送含有少量气体的无腐蚀液体及纸浆再生处理。被输送介质固体颗粒直径不超过65mm，是造纸、化纤、环保等行业的理想设备。

  1.泵的吸入口和出口与泵的轴线均成直角，叶轮采用半开式结构，置于蜗室的一侧，叶轮前的蜗室流道十分宽敞，所以能输送带各种杂质的流体而不致堵塞，具有良好的通过性能;由于泵体进口前置吸入室，工作时介质由径向通过吸入腔转为轴向到泵体蜗室，而填料又是装在吸入室的右侧，基本上不承受压力，从而保证了密封的可靠性和寿命;当叶轮旋转时，泵内产生强烈的轴向旋涡作用，使吸入腔内的介质连续不断地流入泵腔，此时密封腔承受压力微小，即使停机，由于有填料密封，完全可以保证泵无泄漏;叶轮和泵体无密封间隙，运行中不会因磨损而使泵的效率降低;该泵制造简单，成本低，实用性强。 　

　2 工作原理 　　旋流泵因其内部的旋涡运动而得名，叶轮在轴的驱动下在泵后腔做旋转运动，流体受叶轮直接或间接作用在泵腔中做强烈的轴向旋涡运动。旋涡中间压力较低，因而能够源源不断地吸上液体。轴向旋涡运动使压力和圆周速度沿径向不断增大，在外围形成具有一定能量的环流，成为贯通流排出泵腔。
